GREENROCK Stacks und Combiner Box
Die Salzwasserbatterie funktioniert auf Basis eines Elektrolyten aus wässrigen Natrium Ionen. Die einzelnen Stacks von 12V, 24V oder 48V können modular erweitert werden. Salzwasser-Technologie ist die sicherste und umweltfreundlichste Art, elektrische Energie zu speichern. Sie eignet sich besonders für langlebige stationäre Anwendungen, wie in Wohnhäusern, gewerbliche Speicheranlagen oder netzunabhängige Insellösungen.
- Der ideale Ersatz für Bleibatterien
- Sichere und umweltfreundliche Alternative zu Lithium-Ionen-Speichern
24V/48V mit 2,7 kWh im Größenvergleich
Vorteile der Salzwassertechnologie
sicher und umweltfreundlich
nicht brennbare Zelle – nicht explosiv
absolut wartungsfrei
frei von giftigen Materialien
umweltfreundlicher Elektrolyt auf Salzwasserbasis
häufig vorkommende Rohstoffe – keine Verknappung möglich
absolut berührungssicher
Entladetiefe 100 % (DOD =depth of discharge)
keine Überladung möglich
auch im Zustand von Tiefenentladung oder Teilladung lange Systemlebensdauer
Betriebsfenster mit weitem Temperaturbereich +5°C bis +50°C
keine zusätzlichen Bauvorschriften zu berücksichtigen
Transport als harmlose Ware – kein Gefahrengut
Leistungsdaten der 24V & 48V Salzwasserbatterie
Nennkapazität:
2,7 kWh (4A laden/entladen)
Nennspannung:
DC 48 V
Spannungsbereich:
35 V – 59 V
Ladestrom:
CC (Gleichstrom)
Entladetiefe (DOD):
100%
Effizienz:
88,5%
Max. Ladestrom:
20A
Max. Entladestrom:
20A
Betriebstemperatur:
-5°C bis + 50°C
Lagertemperatur:
-5°C bis + 50°C
Lebensdauer:
5.000 Zyklen @ 80% DOD
Nennkapazität:
2,7 kWh (8A laden/entladen )
Nennspannung:
DC 24 V
Spannungsbereich:
17,5 V – 29,5 V
Ladestrom:
CC (Gleichstrom)
Entladetiefe (DOD):
100 %
Effizienz:
88,5%
Max. Ladestrom:
40A
Max. Entladestrom:
40A
Betriebstemperatur:
-5°C bis + 50°C
Lagertemperatur:
-5°C bis + 50°C
Lebensdauer:
5.000 Zyklen @ 80% DOD
Physische Eigenschaften
Höhe:
960 mm
Breite:
313 mm
Tiefe:
329 mm
Gewicht:
140 kg
48 Volt Salzwasserbatterie
24 Volt Salzwasserbatterie
Leistungsdaten der 12V Salzwasserbatterie
Nennkapazität:
675 Wh (5A laden/entladen)
Nennspannung:
DC 12 V
Spannungsbereich:
8,8 – 15 V
Ladestrom:
CC (Gleichstrom)
Tiefenentladung (DOD):
100%
Effizienz:
88,5%
Max. Ladestrom:
20A
Max. Entladestrom:
20A
Betriebstemperatur:
-5°C bis + 50°C
Lagertemperatur:
-5°C bis + 50°C
Lebensdauer:
5.000 Zyklen @ 80% DOD
Physische Eigenschaften
Höhe:
235 mm
Breite:
313 mm
Tiefe:
329 mm
Gewicht:
35 kg
GREENROCK Combiner Box
Die Combiner Box erleichtert den DC-seitige Anschluss der Batterie.
Sie macht einen einfachen Anschluss von bis zu 12 Stück GREENROCK Batteriestacks möglich. Die Box enthält die komplette Stromverteilung, inklusive Absicherung der einzelnen Stacks. Mehrere Combiner Boxen können zu einem Cluster verbunden werden.
Wir empfehlen jede Installation von GREENROCK Stacks mit einer Combiner Box durchzuführen. Mit einem integrierten SOC (State of Charge) Board und einem LAN Anschluss wird jeder Stack einzeln überwacht. Die Combiner Box ist für Diagnose und Analysezwecke unbedingt nötig.
Funktionen der Combiner Box
Temperatursensor
Messung der Spannung pro Stack
Analysewerkzeug zur Messung des Ladezustandes jedes einzelnen Stacks
Ferndiagnose und Analyse
Erleichtert den DC-seitige Anschluss der Batterie.
Einblick in die Fertigung der GREENROCK Salzwasserbatterie

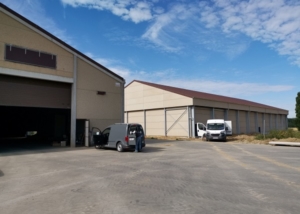

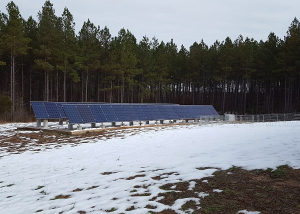

GREENROCK Projektbeispiele
